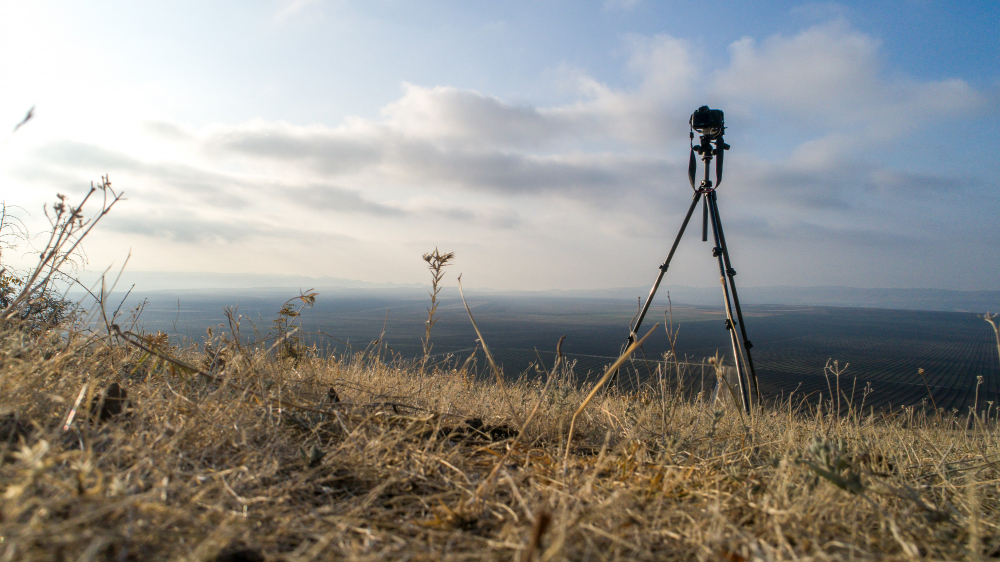

Într-o dimineață de octombrie, pe un imaș de lângă Turda, am stat patruzeci de minute lângă un trepied fără să fac nimic. Aparatul clipea liniștit, cerul era gri și lăptos, iar un cioban trecea la vreo sută de metri și se uita la mine ca la un om care măsoară aerul. Cam așa arată, din exterior, o sesiune de observare GPS.
Din interior, povestea e alta. În cele patruzeci de minute, receptorul a înregistrat câteva mii de măsurători către sateliți aflați la peste douăzeci de mii de kilometri, a urmărit cum se rotește constelația deasupra capului și a strâns destule date încât poziția acelui punct să fie cunoscută, după prelucrare, cu precizie de ordinul centimetrului. Eu nu am făcut nimic. Aparatul a muncit tot timpul.
Întrebarea din titlu pare simplă și primește, de obicei, un răspuns nefericit de scurt. Durata unei sesiuni depinde de ce vrei să obții, de locul în care te afli, de aparatul din mână și, în unele zile, de ce se întâmplă în ionosferă. Merită desfășurată pe îndelete, fiindcă aici se ascunde diferența dintre o măsurătoare bună și una respinsă la oficiul de cadastru.
Ce înseamnă, de fapt, o sesiune de observare
Sesiunea de observare este intervalul continuu în care un receptor GNSS staționează pe un punct, cu antena centrată și nemișcată, și înregistrează date brute de la sateliții vizibili. Începe când apeși start și se încheie când oprești înregistrarea. Dacă între cele două momente muți antena, o dobori sau întrerupi înregistrarea, sesiunea s-a terminat și începe alta.
Cuvântul important e continuu. O sesiune de treizeci de minute nu înseamnă treizeci de minute adunate din bucăți, ci o jumătate de oră neîntreruptă în care aparatul a urmărit aceiași sateliți și a construit o serie de date coerentă. Motivul ține de felul în care se rezolvă măsurătoarea, iar despre asta vorbim imediat.
Mai apare o confuzie, mai ales la oamenii care ajung la topografie dinspre construcții. GPS-ul din telefon și receptorul de pe trepied ascultă aceiași sateliți, dar fac lucruri diferite. Telefonul măsoară timpul de propagare al codului și îți dă instantaneu o poziție cu eroare de câțiva metri, ceea ce e perfect pentru găsit o adresă. Receptorul geodezic măsoară faza undei purtătoare, un semnal cu lungimea de aproximativ nouăsprezece centimetri, și tocmai de aceea are nevoie de timp.
De ce faza purtătoare cere răbdare
Dacă înțelegi partea asta, restul articolului se așază singur. Receptorul poate măsura foarte fin o fracțiune din lungimea de undă, dar nu are cum să știe câte lungimi de undă întregi încap între el și satelit. Necunoscuta se numește ambiguitate și se determină prin calcul, nu prin măsurare directă.
Ca să o rezolve, aparatul are nevoie de mai multe observații, făcute în momente în care sateliții stau în poziții diferite pe cer. Geometria se schimbă, ecuațiile se înmulțesc, iar la un moment dat sistemul devine suficient de bine determinat încât ambiguitățile să iasă ca numere întregi. Momentul acela se numește fixare. Durata sesiunii nu e altceva decât timpul necesar ca fixarea să fie sigură și verificabilă.
Când condițiile sunt bune și stația de referință e aproape, fixarea vine în câteva secunde. Pe o bază de șaptezeci de kilometri, sub un cer parțial obturat, într-o zi cu activitate solară crescută, aceleași ambiguități pot cere ore. Aparatul nu are toane, îi trebuie doar mai multă informație ca să elimine soluțiile false.
O scurtă istorie a răbdării în teren
Generația care a prins începuturile își amintește altfel subiectul. Înainte de GPS a existat sistemul TRANSIT, bazat pe efect Doppler, unde o poziție decentă venea după una sau două zile de observații. Oamenii lăsau echipamentul pe punct peste noapte și se întorceau dimineața, sperând că bateria a ținut.
Nici primele campanii GPS din anii optzeci nu erau comode. Constelația era incompletă, așa că existau ferestre de observație, adică intervale din zi în care se vedeau destui sateliți pentru o soluție. Se planificau cu almanahuri tipărite și se respectau cu o disciplină aproape militară, pentru că o fereastră ratată însemna o zi pierdută.
Constelația GPS a devenit complet operațională în 1995 și de atunci lucrurile s-au așezat treptat. Au apărut GLONASS, apoi Galileo și BeiDou, iar astăzi un receptor multiconstelație vede în mod curent peste douăzeci și cinci de sateliți simultan. Mai mulți sateliți înseamnă geometrie mai bună și redundanță, adică sesiuni mai scurte pentru aceeași precizie.
S-a schimbat și sistemul de referință. Lucrăm în ETRS89, ancorat la placa eurasiatică, iar rezultatele se transcalculează în Stereografic 1970 pentru documentațiile cadastrale. Pare un detaliu birocratic, dar are efect direct asupra duratei, fiindcă o sesiune scurtă nu îți dă niciodată o legătură solidă cu rețeaua de referință.
Anatomia unei sesiuni, pas cu pas
Ca să înțelegi de unde vine durata, ajută să vezi ce se petrece efectiv în intervalul acela. Nimic spectaculos, dar fiecare element are consecințe.
Instalarea și centrarea
Trepiedul se așază peste punct, se calează, iar antena se centrează cu ambaza, folosind firul cu plumb optic sau laser. Pare o banalitate. O eroare de centrare de doi centimetri se transmite însă integral în rezultat, oricât de lungă ar fi sesiunea. Am văzut oameni care așteaptă două ore pe punct și strică totul fiindcă trepiedul s-a lăsat câțiva milimetri în pământ moale.
Regula pe care am învățat-o pe pielea mea sună simplu. Verifici centrarea la început, o mai verifici o dată la final, iar dacă s-a mișcat ceva notezi în carnet și repeți. Pe teren proaspăt arat sau pe zăpadă, o verificare intermediară nu strică deloc.
Setările care decid durata
Rata de înregistrare stabilește la cât timp aparatul salvează o epocă de date. Pentru static clasic se folosesc uzual cincisprezece sau treizeci de secunde, pentru static rapid cinci secunde, iar pentru cinematică o secundă. Peste un anumit prag, o rată mai deasă nu mai îmbunătățește precizia, doar umflă fișierul și consumă baterie.
Masca de elevație elimină sateliții aflați prea aproape de orizont, acolo unde semnalul străbate un strat gros de atmosferă și se reflectă ușor de pe suprafețele din jur. Valorile obișnuite sunt zece sau cincisprezece grade. Coborâtă prea mult, masca lasă zgomot să intre în soluție. Urcată prea mult, te lasă cu prea puțini sateliți și lungește sesiunea.
Vine apoi PDOP-ul, indicatorul care arată cât de bine sunt împrăștiați sateliții pe cer. Când toți se adună într-o zonă, geometria e slabă și soluția rămâne instabilă, indiferent cât aștepți. Sub patru e confortabil, peste șase începe să doară, iar cea mai bună decizie în situația asta e să amâni sesiunea cu douăzeci de minute și să lași constelația să se rotească.
Înălțimea antenei, o obsesie justificată
Dacă există o singură greșeală care distruge mai multe sesiuni decât toate celelalte la un loc, aceea e măsurarea greșită a înălțimii antenei. Se măsoară fie vertical, de la punct la marca de referință a antenei, fie oblic, până la marginea ei, iar cele două valori nu se introduc în același câmp. Confuzia dintre ele produce erori de câțiva centimetri pe verticală, exact acolo unde GPS-ul e oricum mai vulnerabil.
Notează valoarea în carnet, fotografiaz-o cu ruleta întinsă, scrie și metoda. Peste trei săptămâni, când prelucrezi datele și ceva nu iese, fotografia aia îți salvează ziua. Sună a pedanterie exact până în clipa în care ai nevoie de ea.
Cât durează o sesiune, pe metode
Urmează răspunsul concret, cu mențiunea că cifrele sunt repere de lucru, nu dogme. Fiecare instrucțiune tehnică și fiecare producător vin cu propriile recomandări, iar terenul le ajustează pe toate.
Măsurarea RTK în timp real
E metoda folosită astăzi pe majoritatea lucrărilor curente. Receptorul primește corecții de la o stație de referință sau de la o rețea de stații permanente, prin internet mobil, iar soluția fixă apare în condiții bune după cinci sau treizeci de secunde. Odată fixat, un punct de detaliu se măsoară în câteva secunde, cât să se medieze zece sau douăzeci de epoci.
Pentru punctele importante, cele de rețea sau cele care ajung în documentație, practica sănătoasă cere două determinări independente. Independent înseamnă că între ele reinițializezi soluția și lași să treacă un interval cât să se schimbe geometria sateliților, uzual douăzeci sau treizeci de minute. Dacă valorile diferă cu mai mult de câțiva centimetri, ceva nu e în regulă și merită căutat.
Deci da, RTK-ul e rapid, dar nu chiar atât de rapid pe cât sugerează reclamele. Un punct de rețea măsurat corect îți ocupă, în total, aproape o oră de prezență în zonă, chiar dacă staționarea efectivă durează câteva minute.
Static rapid
Se folosește când nu ai semnal de internet, când vrei o verificare independentă sau când îndesești o rețea locală. Receptorul stă pe punct și înregistrează date care se prelucrează ulterior, la birou, împreună cu cele ale unei stații de referință.
Pe baze scurte, sub zece sau cincisprezece kilometri, cu aparat pe două frecvențe și cer degajat, zece până la douăzeci de minute sunt de obicei suficiente. Am obținut soluții bune și la opt minute, însă nu aș construi o rețea pe astfel de sesiuni. Diferența dintre zece și douăzeci de minute costă atât de puțin în economia unei zile de teren încât zgârcenia nu are sens.
Static clasic
Aici intrăm în zona lucrărilor de precizie, unde sesiunile se măsoară în ore. Regula empirică folosită de mulți topografi adaugă circa două minute de staționare pentru fiecare kilometru de bază, peste un minimum de treizeci sau șaizeci de minute. Pe treizeci de kilometri ajungi astfel la o oră și jumătate sau două ore pe punct.
Pentru rețele de sprijin, urmărirea deformațiilor la baraje și poduri sau legături la rețeaua națională, se merge frecvent spre patru sau șase ore. Sesiunile care depășesc douăzeci și patru de ore rămân apanajul stațiilor permanente și al lucrărilor științifice, unde se caută mișcări de ordinul milimetrilor pe an.
Un detaliu tehnic explică bine durata. Întârzierea introdusă de vaporii de apă din troposferă se estimează în calcul, iar estimarea devine fiabilă abia după ce sateliții traversează o porțiune consistentă de cer. Sub o oră, parametrul rămâne slab determinat și se strecoară direct în componenta altimetrică.
Poziționare punctuală precisă
Metoda PPP nu cere o stație de referință, ci folosește orbite și corecții de ceas foarte precise, calculate de servicii internaționale. În schimb, cere timp. Douăzeci sau treizeci de minute îți dau ceva de ordinul decimetrului, câteva ore te aduc în zona centimetrului, iar o sesiune de douăzeci și patru de ore poate coborî sub un centimetru pe plan.
Este utilă în zone izolate, pe insule, pe mare sau când nu ai acces la rețeaua de stații permanente. În topografia curentă din România se folosește rar, dar merită să știi că opțiunea există.
Ce lungește o sesiune fără să bagi de seamă
Distanța până la referință rămâne primul factor. Cu cât baza e mai lungă, cu atât erorile atmosferice de la cele două capete seamănă mai puțin între ele și se anulează mai greu prin diferențiere. Sub zece kilometri lucrurile merg lin. Peste cincizeci încep complicațiile serioase.
Vegetația și obstrucțiile sunt al doilea dușman. Sub coroana unui nuc bătrân sau lângă un bloc de zece etaje, semnalul se reflectă și ajunge la antenă pe drumuri ocolite, fenomen numit multipath. Aparatul nu te avertizează direct, dar soluția fixă apare și dispare, iar rezultatele sar de la o determinare la alta. Acolo, prelungirea sesiunii ajută mai puțin decât mutarea punctului cu cinci metri.
Activitatea solară contează mai mult decât crede lumea. Ciclul solar are o periodicitate de aproximativ unsprezece ani, iar maximul recent a produs zile în care fixarea pe baze lungi devenea aproape imposibilă după-amiaza. În perioadele agitate, sesiunile de dimineață devreme sau de seară târziu dau rezultate vizibil mai bune.
Rămâne echipamentul. Un receptor pe o singură frecvență, oricât de ieftin și de tentant ar fi, nu poate elimina prin combinație efectul ionosferic și cere sesiuni considerabil mai lungi pe aceleași distanțe. Un aparat modern, care urmărește patru constelații pe trei frecvențe, fixează acolo unde unul vechi rămâne în soluție flotantă la nesfârșit.
Ce se întâmplă după ce oprești receptorul
Datele brute se descarcă și, de regulă, se convertesc în format RINEX, un standard care permite prelucrarea împreună a fișierelor provenite de la producători diferiți. Fișierul conține observațiile de cod și de fază, epocă cu epocă, plus informațiile despre antenă și punct.
Urmează prelucrarea, în care datele tale se combină cu cele ale unei stații de referință, pentru același interval orar. Aici intervine un aspect ignorat de mulți, anume calitatea orbitelor folosite. Orbitele transmise de sateliți sunt disponibile imediat, cele rapide vin după circa o zi, iar cele finale, cele mai precise, după aproximativ două săptămâni.
Pentru lucrările curente, diferența e neglijabilă. Pentru o rețea de sprijin măsurată cu sesiuni de patru ore, în schimb, are sens să aștepți orbitele precise. Ai stat o zi întreagă pe teren, ar fi păcat să pierzi din precizie dintr-un exces de grabă la birou.
De ce se cer sesiuni repetate
Norma tehnică nu îți cere să stai de două ori pe același punct din răutate. O determinare unică, oricât de bună ar părea, nu poate fi verificată. Dacă ambiguitățile s-au fixat greșit, rezultatul iese frumos, cu deviații standard mici, și e totuși deplasat cu zeci de centimetri.
Singurul mod real de a prinde o astfel de eroare e să repeți măsurătoarea în alte condiții. Alt moment al zilei, altă geometrie a constelației, altă inițializare, eventual altă stație de referință. Când două determinări independente se potrivesc, ai un motiv serios să crezi în rezultat.
În documentațiile cadastrale din România, cadrul general vine din regulamentul aprobat prin Ordinul ANCPI 700 din 2014, cu modificările ulterioare, iar cerințele privind numărul de determinări și toleranțele se actualizează periodic. Recomandarea mea practică e să verifici textul în vigoare înainte de o lucrare mare, nu după ce ai primit respingerea.
Cadrul din România și rețeaua de stații permanente
Sistemul ROMPOS, administrat de ANCPI, pune la dispoziție corecții provenite de la rețeaua națională de stații GNSS permanente. Serviciile acoperă atât corecțiile în timp real, pentru RTK, cât și datele descărcabile pentru post-procesare. Practic, un topograf din România poate lucra centimetric aproape oriunde, cu condiția să aibă semnal de date.
Densitatea rețelei influențează direct durata sesiunilor. Când cea mai apropiată stație e la douăzeci de kilometri, lucrurile merg repede. În zonele de munte, unde distanțele cresc și relieful taie din vizibilitate, sesiunile se lungesc, iar diferența dintre o soluție de rețea și una față de o singură stație devine vizibilă.
Un obicei bun, deloc răspândit, e să notezi în carnetul de teren ce serviciu ai folosit, ce stație a fost activă și la ce oră. Peste luni de zile, când cineva contestă o măsurătoare, informația asta valorează mai mult decât orice explicație verbală.
Echipamentul schimbă socoteala mai mult decât crede lumea
Un aparat performant nu îți face lucrarea în locul tău, dar îți scurtează sensibil timpul petrecut pe punct și îți crește șansele de fixare în condiții dificile. Diferența dintre un receptor multiconstelație modern, cu compensare de înclinare, și unul de acum zece ani se vede cel mai clar în zonele cu vizibilitate parțială, unde primul lucrează normal, iar al doilea refuză să fixeze.
Pe piața locală, distribuitorii specializați în aparatură topografică, cum este https://www.nbtrade.ro, oferă atât sisteme GNSS RTK, cât și accesoriile fără de care nici cel mai bun receptor nu dă rezultate, adică trepiede stabile, ambaze bine reglate și jaloane cu nivelă verificată. Mărunțișurile astea par neimportante până descoperi că o nivelă sferică descalibrată îți introduce o eroare constantă pe toate punctele dintr-o zi de teren.
Compensarea de înclinare merită o mențiune separată, fiindcă a schimbat ritmul de lucru în ultimii ani. Receptoarele care combină GNSS cu senzori inerțiali permit măsurarea unui punct fără ca jalonul să stea perfect vertical, ceea ce elimină timpul pierdut cu calarea la fiecare detaliu. Pe punctele de rețea tot pe trepied ajungi, iar acolo răbdarea rămâne obligatorie.
Cum arată o zi de teren bine planificată
Dacă ai de măsurat cinci puncte de rețea prin static rapid, planificarea contează mai mult decât viteza de deplasare. Verifici din seara dinainte prognoza constelației, alegi intervalele cu PDOP mic și cu mai mulți sateliți, apoi construiești traseul astfel încât să nu te întorci de două ori în aceeași zonă fără motiv.
Pe teren, ordinea firească începe cu prima sesiune cât mai devreme, pentru că dimineața ionosfera e mai liniștită. Între sesiuni lași intervale suficiente cât geometria să se schimbe, iar dacă ai două receptoare măsori simultan pe două puncte și obții direct o bază între ele. Așa aduni redundanță fără să dublezi timpul petrecut afară.
Înainte să pleci din zonă, descarci datele și verifici sumar dacă fișierele au dimensiunea așteptată. Am pierdut odată o zi întreagă de măsurători din cauza unui card de memorie care a cedat, iar descoperirea a venit abia a doua zi, la birou, la o sută de kilometri distanță. De atunci verific pe loc, chiar dacă mă costă cinci minute.
Ce rămâne după ce înțelegi mecanismul
Sesiunea de observare nu e un ritual birocratic și nici o pierdere de timp inventată de normative. E intervalul în care aparatul adună informația necesară ca să transforme niște măsurători ambigue într-o poziție de care te poți sprijini mai târziu, într-un proiect, într-o expertiză sau în instanță.
Cei care se grăbesc pe teren plătesc, aproape întotdeauna, la birou. Un sfert de oră în plus lângă trepied costă mult mai puțin decât o revenire la cincizeci de kilometri distanță, iar liniștea de a ști că punctul e bun se simte în tot restul lucrării. Ciobanul care se uită la tine ca la un om care măsoară aerul are dreptate doar pe jumătate. Aerul chiar contează, mai ales stratul de vapori din el, însă asta e o discuție pentru altă dată.
Întrebări frecvente
Ce este o sesiune de observare GPS
Este intervalul continuu de timp în care un receptor GNSS staționează fix pe un punct și înregistrează date brute de la sateliții vizibili. Sesiunea începe la pornirea înregistrării și se încheie la oprirea ei sau în momentul în care antena se mișcă. Datele adunate în acest interval sunt cele care permit, prin calcul, determinarea poziției cu precizie centimetrică.
Cât durează o sesiune de observare GPS
Depinde de metodă. În RTK, un punct de detaliu se măsoară în câteva secunde, după o fixare care vine de obicei în cinci sau treizeci de secunde. În static rapid, sesiunea uzuală ține între zece și douăzeci de minute. În static clasic ajungi la una sau două ore pe baze medii, iar pentru rețele de sprijin și monitorizarea deformațiilor se merge spre patru sau șase ore.
Pot scurta sesiunea dacă am semnal foarte bun
Parțial, da. Condițiile bune reduc timpul necesar fixării, dar nu elimină nevoia de redundanță. O sesiune de trei minute pe un punct de rețea rămâne o sesiune de trei minute, oricât de curat ar fi cerul, pentru că geometria constelației nu apucă să se schimbe suficient încât să poți verifica soluția obținută.
Ce fac dacă soluția nu se fixează deloc
Verifici mai întâi lucrurile banale, adică vizibilitatea către cer, masca de elevație, starea antenei și conexiunea de date. Dacă totul pare în regulă, cel mai probabil ai multipath sau geometrie slabă, iar soluția practică e să muți punctul câțiva metri ori să revii peste douăzeci de minute. Insistența în același loc, în aceleași condiții, rezolvă rareori ceva.
Contează anotimpul în care măsori
Mai mult decât ai crede. Vegetația deasă din iunie obturează semnalul acolo unde în martie aveai cer liber, iar zăpada mare complică staționarea corectă a trepiedului. În schimb, iarna aduce mai puține probleme atmosferice și zile cu ionosferă calmă, care ajută la fixare.
Cât durează măsurarea unei parcele agricole obișnuite
Punctele de detaliu se măsoară în câteva secunde fiecare, în RTK. Timpul real se duce pe deplasare și pe punctele de sprijin, unde staționezi mai mult. O parcelă de câteva hectare se rezolvă, în practică, într-o jumătate de zi, incluzând drumul dus și întors.
Este obligatorie post-procesarea datelor
Nu, dacă lucrezi în RTK cu corecții de la o rețea recunoscută și respecți cerințele de verificare. Post-procesarea devine necesară când vrei precizie superioară, când nu ai avut semnal de date pe teren sau când lucrarea impune sesiuni statice pentru punctele de rețea.
Ce se întâmplă dacă mut antena în timpul sesiunii
Sesiunea devine inutilizabilă pentru punctul respectiv. Nu poți reconstitui la birou momentul exact al mișcării și nici amplitudinea ei, așa că singura soluție onestă e să reiei măsurătoarea. Neplăcut, dar considerabil mai ieftin decât o documentație respinsă.
